不同焊接溫度需求的元器件布局在同一面

來源:本站     時間:

案例

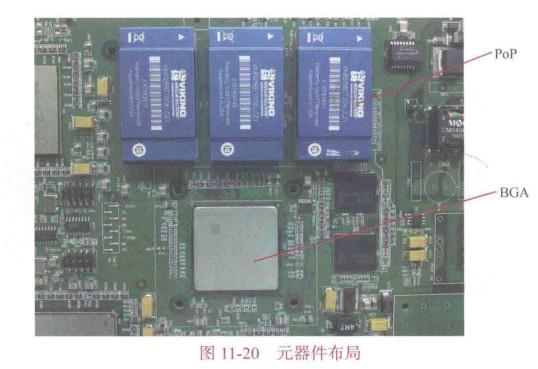

某板上Pop與加強型BGA布局在同一面,如圖11-20所示



此BGA為無鉛焊球,PoP為有鉛焊球。
| 由于PoP為三層PCB結構,比較重,焊接溫度超過210℃時很容易過度塌落。
|而無鉛 BGA又要求焊接溫度超過230℃。這兩種對焊接溫度要求不同的元器件
布局在同一面,會對工藝曲線的設置帶來困難。


問題

由于PoP與BGA對焊接溫度的要求不同,焊接時不是出現BGA虛焊就是 PoP過度塌落。




措施

采用托架,將PoP下面的PCB 遮住,降低焊接溫度。


說明

| 此 PoP起初的設計采用的是無鉛焊球。由于三層的結構,熱容量較大,容易|說明|冷焊,因而后來改為有鉛焊球。
